Observer une constellation devient plus concret lorsqu’un enfant peut choisir son disque, l’insérer dans un tube et déplacer lui-même le faisceau. Ce projecteur en carton utilise une petite lampe LED, jamais une ampoule chaude, et trois disques noirs dont les perforations sont préparées par un adulte. La difficulté principale n’est pas la décoration : elle consiste à garder la lumière dans le tube et à placer chaque disque bien perpendiculaire. Une collerette extérieure limite les fuites, tandis qu’une pochette latérale conserve les cartes célestes sans les plier. Le tutoriel convient aux 7-12 ans et peut accompagner une veillée sur l’espace. La projection obtenue dépend de la puissance de la lampe, du diamètre des trous et de la distance au mur ; il faut donc procéder à des réglages visibles plutôt que promettre une image parfaite. Aucun verre, flamme ou branchement secteur n’est nécessaire.
Fiche pratique du tutoriel
| Âge conseillé | 7-12 ans |
|---|---|
| Temps actif | 50 à 65 minutes |
| Séchage ou attente | 20 minutes pour la colle |
| Difficulté | Intermédiaire |
| Budget | Moins de 8 euros |
| Aide adulte | Perforation des disques, découpe des fenêtres et réglage de la LED |
Matériel nécessaire
- 1 tube de 20 à 25 cm tube en carton rigide. Alternative : deux rouleaux de papier solidement emboîtés et gainés
- 2 feuilles A4 papier noir mat. Alternative : du papier kraft peint en noir mat et bien sec
- 3 disques au diamètre du tube disques de carton noir perforés par un adulte. Alternative : des disques de carte bristol doublés
- 1 lampe froide petite lampe LED à piles. Alternative : une veilleuse LED autonome assez étroite pour couvrir l’arrière du tube
- 1 cuillère à soupe colle blanche. Alternative : du ruban adhésif papier noir pour la collerette
- 50 cm ruban adhésif papier. Alternative : des bandes de papier noir collées sur les jonctions
- 1 de chaque règle et crayon blanc. Alternative : un gabarit en carton et un crayon de couleur clair

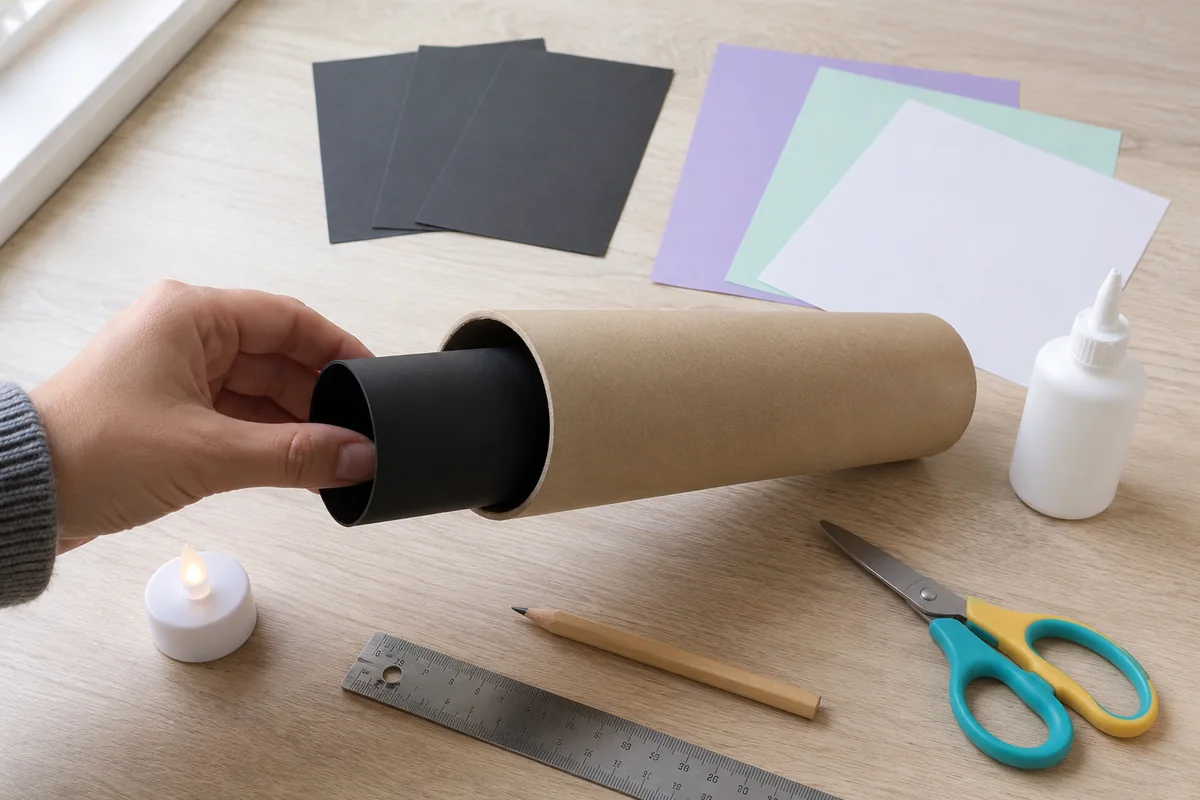

Étape 1 — Assombrir l’intérieur du tube
Mesurez la circonférence intérieure du tube et découpez une bande de papier noir légèrement plus courte que sa longueur. Roulez-la sans colle, glissez-la à l’intérieur puis laissez-la se détendre contre la paroi. Fixez uniquement le bord proche de l’ouverture. Le revêtement doit supprimer les zones claires qui renverraient la lumière dans toutes les directions. Aplatissez une bulle avec une règle enveloppée de papier, sans déformer le cylindre. Maintenez l’extérieur sobre pour retrouver facilement l’avant et l’arrière. Contrôlez l’occultation en regardant dans le tube dirigé vers une feuille claire : seules les deux ouvertures doivent apporter de la lumière. Si une fente subsiste le long de la doublure, recouvrez-la d’une bande noire étroite. Inscrivez un petit repère tactile à l’extérieur, près de l’avant, pour remettre toujours les disques du même côté sans éclairer la pièce.

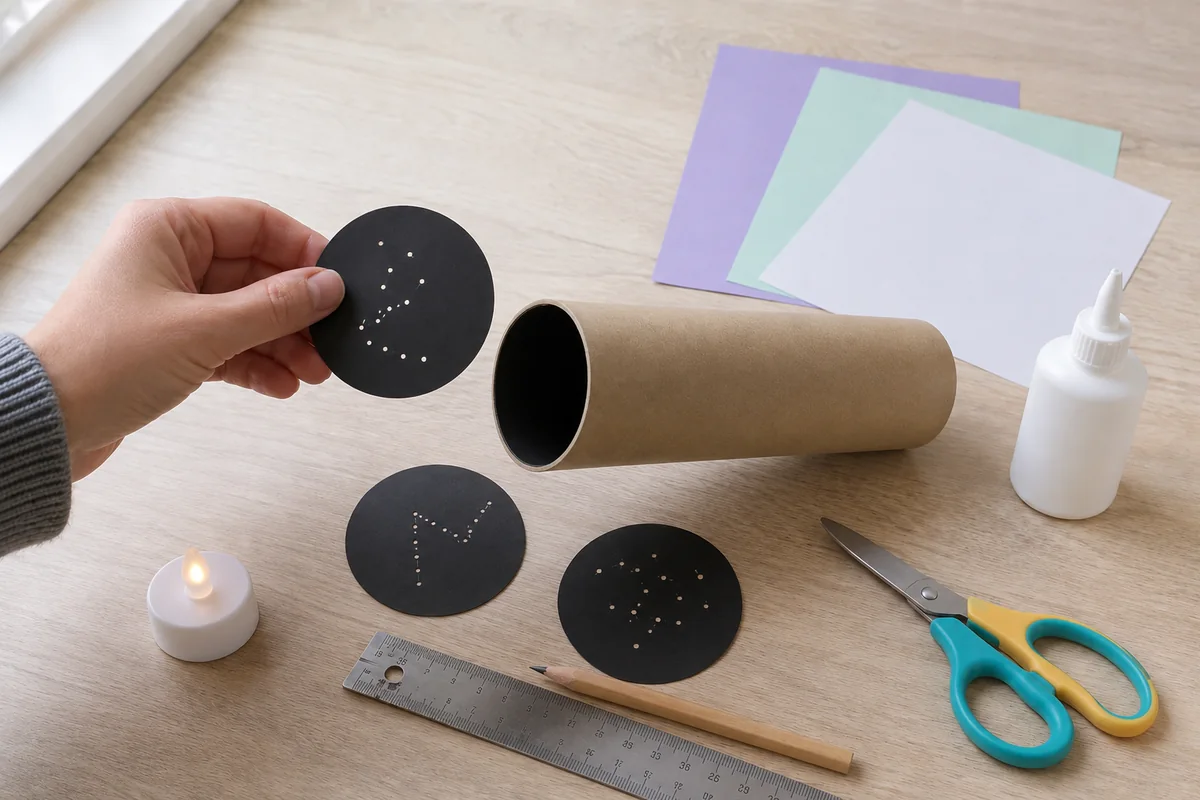

Étape 2 — Préparer trois cartes célestes
L’adulte trace trois disques au diamètre intérieur du tube, place un motif simple de constellation sur chacun puis réalise cinq à huit perforations nettes. L’enfant peut relier les points au crayon blanc sur la face qui ne sera pas projetée. Écartez les trous du bord d’au moins un centimètre afin que le disque reste rigide. Soufflez doucement les poussières de carton au-dessus d’une corbeille. Comparez les trois disques par transparence devant une fenêtre sans fixer le regard sur une source lumineuse forte. Préférez des figures de cinq à huit points largement espacés ; un amas de perforations affaiblirait le centre du disque et donnerait une tache lumineuse. Chaque disque reçoit un minuscule cran sur son bord supérieur, réalisé pendant la découpe. Ce cran suffit pour orienter la carte dans la collerette sans ajouter de mot visible ni manipuler sa partie perforée.

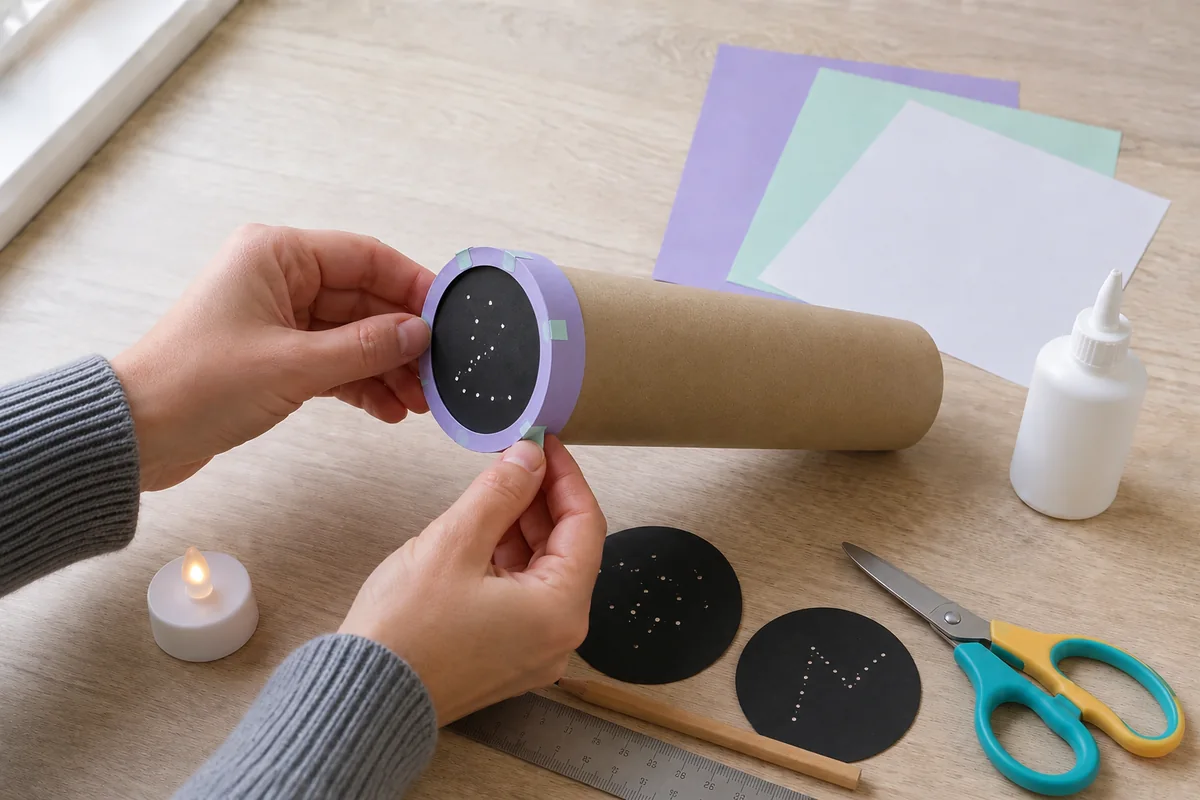

Étape 3 — Former la collerette porte-disque
Découpez une bande de carton de quatre centimètres de large et enroulez-la autour de l’avant du tube. Collez-la en laissant dépasser un rebord de deux centimètres. Ajoutez à l’intérieur trois petites butées en papier qui retiendront le disque sans couvrir ses trous. Insérez chaque carte céleste à froid pour contrôler le jeu : elle doit entrer sans se plier et rester droite quand le tube est incliné. Si le logement serre, réduisez une butée ; n’amincissez pas le disque perforé, devenu plus fragile. Posez le tube verticalement sur l’ouverture arrière et regardez la carte de profil : elle ne doit pencher ni vers la lampe ni vers le mur. Prévoyez une encoche de préhension dans la collerette afin de retirer le disque par son bord plein. Attendez le séchage complet avant les échanges, sinon les butées se déplaceraient à chaque insertion.

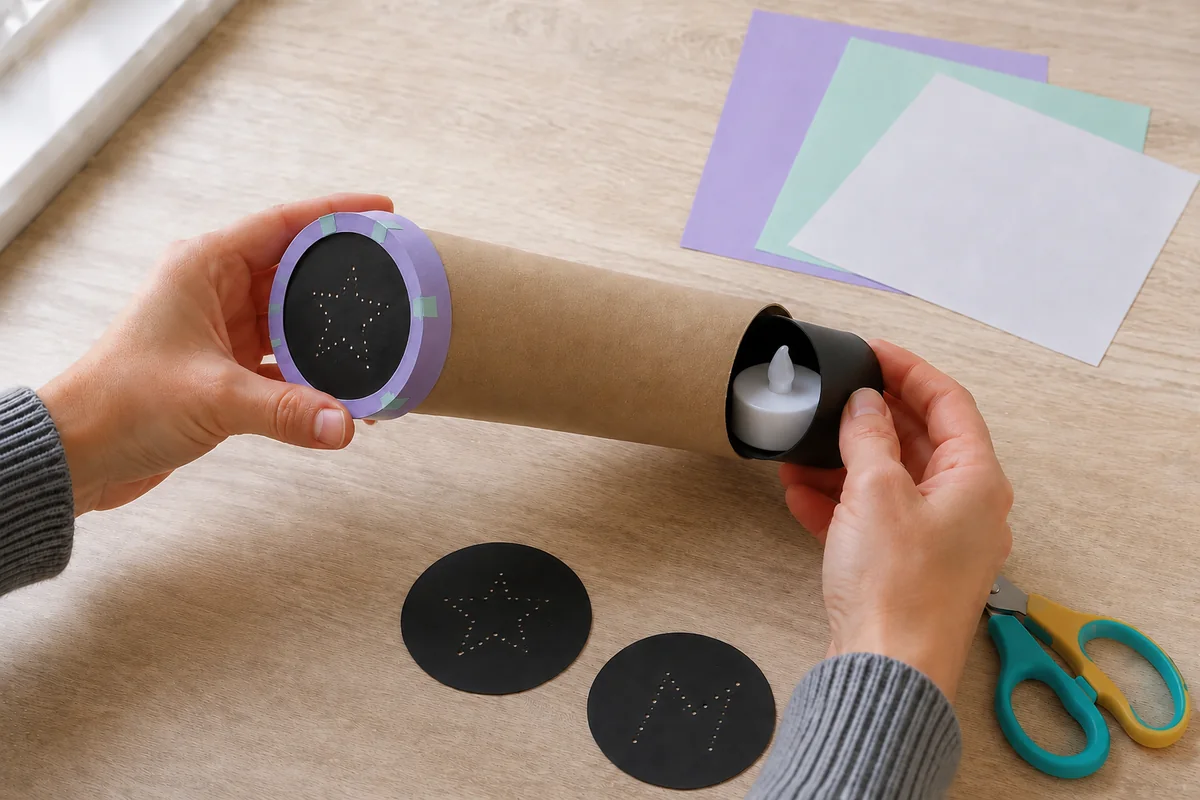

Étape 4 — Positionner la lampe LED
Fabriquez à l’arrière un manchon de papier noir ajusté au corps de la lampe LED. La lampe reste amovible : elle ne doit pas être collée, afin de pouvoir être éteinte et changer les piles. Centrez son faisceau dans l’axe du tube. Allumez brièvement en dirigeant l’avant vers une feuille blanche posée verticalement. Masquez une fuite lumineuse avec une bande de papier noir, puis éteignez avant de toucher au disque. Une source décalée produit des points pâles et irréguliers. Le manchon doit retenir la lampe par son corps, jamais couvrir son interrupteur ni le compartiment des piles. Laissez un centimètre d’air entre la LED et le disque arrière, puis vérifiez après une minute que le papier reste froid. Ce contrôle ne remplace pas la notice de la lampe : utilisez uniquement une LED autonome en bon état sous surveillance adulte.
Étape 5 — Projeter et régler la distance
Dans une pièce assombrie, posez le tube sur la table et dirigez-le vers un mur clair, sans personne dans l’axe. Commencez à cinquante centimètres du mur, puis reculez lentement jusqu’à distinguer les points sans trop les agrandir. Éteignez la LED avant de remplacer le disque. Notez oralement quel motif reste le plus lisible et comment la taille change avec la distance ; la luminosité réelle varie selon la lampe et l’obscurité. Rangez ensuite les cartes dans une enveloppe fixée au tube. Posez un livre sous le tube si son axe descend vers le sol ; les points doivent arriver sur une zone murale libre, à hauteur d’enfant. Faites varier une seule chose à la fois, d’abord la distance puis le disque, afin de comprendre ce qui modifie la projection. Une marque en ruban sur la table permet de retrouver la distance choisie lors d’une prochaine séance.
Erreurs fréquentes et solutions
Un halo lumineux entoure toutes les étoiles.
La collerette ou le manchon arrière laisse passer la lumière. Ajoutez une bande de papier noir mat sur la fuite, puis contrôlez de nouveau avec un seul disque bien plaqué contre ses butées.
Le disque se coince dans son logement.
Ne tirez pas sur la zone perforée. Poussez le disque par deux bords opposés, retirez une butée trop épaisse puis réessayez lorsque la colle de la collerette est sèche.
Les points sont grands mais impossibles à distinguer.
Rapprochez le projecteur du mur et vérifiez que la LED est centrée. Des perforations trop larges ne peuvent pas être réduites proprement : refaites seulement ce disque avec des trous plus fins préparés par l’adulte.
Variantes selon l'âge et le groupe
Pour une première veillée
Utilisez un seul disque comportant cinq étoiles très espacées et marquez discrètement le haut par une encoche faite par l’adulte.
Pour les 10-12 ans
Ajoutez un disque représentant une constellation observée dans votre région et comparez sa forme projetée à une carte documentaire fiable.
En centre de loisirs
Un groupe fabrique le tube, un autre dessine les cartes et l’adulte centralise toutes les perforations sur un poste sécurisé.
Comment utiliser la création terminée ?
Transformez la projection en activité de repérage : montrez un motif pendant dix secondes, éteignez la LED, puis demandez aux enfants de reproduire la disposition avec cinq grands jetons en papier. Changez de disque seulement lampe éteinte. Le projecteur se range à plat dans une boîte longue avec ses cartes séparées ; contrôlez la collerette avant chaque séance, car un disque gondolé projette moins régulièrement.
Questions fréquentes
Pourquoi tapisser le tube de papier noir mat ?
Une paroi claire renvoie la lumière et réduit le contraste entre les trous et le fond. Le noir mat absorbe davantage les réflexions parasites ; un papier brillant ou métallisé à l’intérieur produirait des halos difficiles à régler.
À quelle distance du mur placer le projecteur ?
Commencez autour de cinquante centimètres, puis reculez par petites étapes. La bonne distance dépend de la LED et du diamètre des perforations : retenez celle où les points restent séparés et suffisamment lumineux.
Peut-on percer les constellations avec une aiguille confiée à l’enfant ?
Non. Le poinçonnage traverse un carton ferme et demande un outil pointu ; il doit être réalisé par un adulte sur un support adapté. L’enfant choisit le motif, compte les étoiles et décore la face arrière.
Pourquoi la lampe doit-elle rester amovible ?
Une LED amovible peut être éteinte avant chaque changement de disque, contrôlée si elle chauffe anormalement et ouverte pour remplacer ses piles. La coller dans le tube compliquerait ces vérifications et le rangement.
