Ce défi compare deux ponts fabriqués avec le même type de papier et posés entre les mêmes supports. Le premier est un tablier plat ; le second reçoit six tubes roulés sous sa longueur. Le but n’est pas d’annoncer une résistance universelle, mais d’observer comment la forme du papier modifie la déformation dans ce montage précis. Les 8-12 ans mesurent, roulent, alignent et consignent le nombre de cubes légers ; l’adulte vérifie la stabilité des boîtes et impose l’arrêt dès qu’un tablier s’affaisse nettement ou qu’un tube se décolle. Les charges sont ajoutées au centre, une par une, sans main sous le pont. Aucune personne ne s’appuie sur la structure et aucun objet lourd ou fragile n’est utilisé. Une comparaison honnête exige le même écart entre les rives, des tabliers de mêmes dimensions et des cubes identiques. Les résultats décrivent seulement les deux prototypes réalisés pendant l’atelier.
Fiche pratique du tutoriel
| Âge conseillé | 8-12 ans |
|---|---|
| Temps actif | 75 à 95 minutes |
| Séchage ou attente | 25 à 40 minutes |
| Difficulté | Intermédiaire |
| Budget | moins de 9 euros avec des matériaux simples ou récupérés |
| Aide adulte | Découpes rigides, perforations et vérification des éléments mobiles |
Matériel nécessaire
- 8 feuilles identiques papier A4 de 90 à 120 g/m². Alternative : du papier kraft fin découpé en huit rectangles de 21 × 29,7 cm
- 1 paille de 8 à 10 mm de diamètre mandrin en papier. Alternative : un crayon rond protégé par une bande de papier
- 2 boîtes identiques d’environ 10 cm de haut boîtes supports. Alternative : deux piles de livres de même hauteur, immobilisées par l’adulte
- 1 rouleau, environ 150 cm utilisés ruban adhésif papier. Alternative : des bandes de papier collées et complètement sèches
- 1 de chaque règle et crayon. Alternative : un gabarit de portée de 20 cm préparé sur la table
- 12 cubes légers de moins de 15 g chacun petits cubes identiques. Alternative : douze bouchons larges identiques comptés comme charges
- 1 plateau posé sous la travée plateau de réception. Alternative : une grande boîte ouverte qui retient les cubes en cas de chute

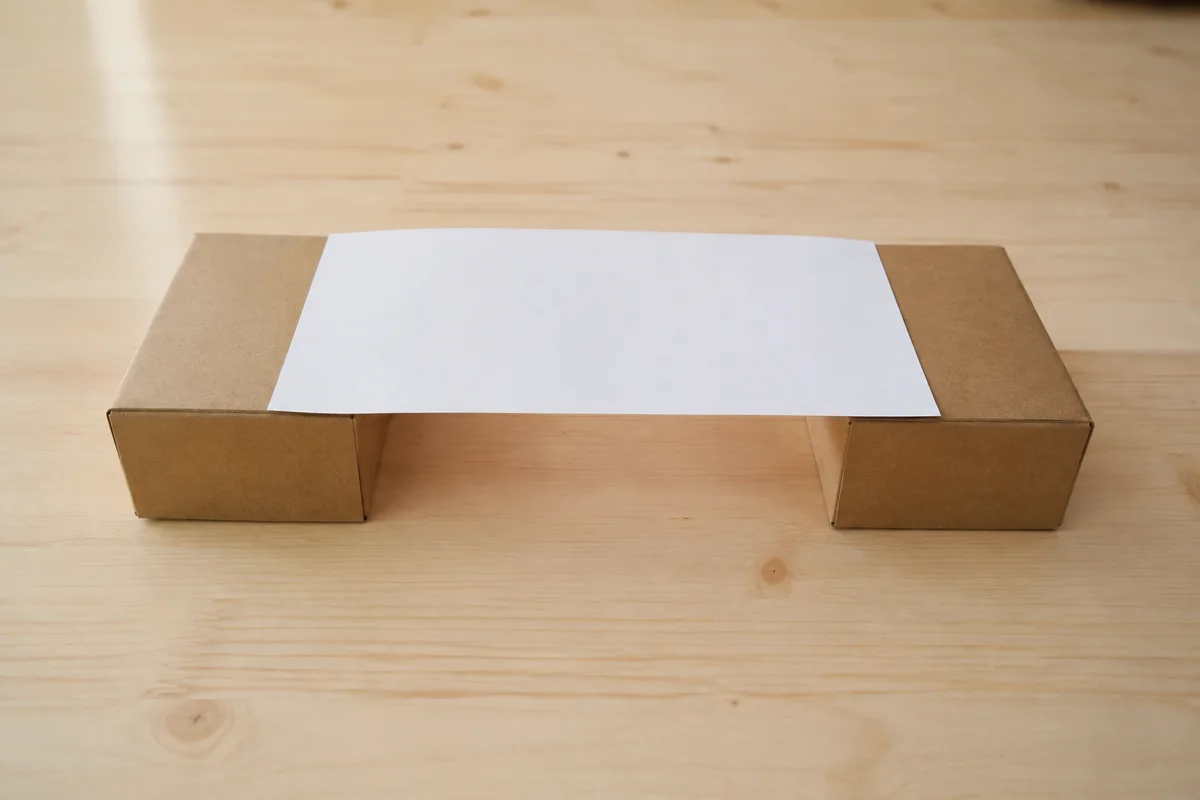

Étape 1 — Préparer le tablier plat témoin
Placez les deux boîtes supports sur le plateau et réglez un espace libre de vingt centimètres entre leurs bords intérieurs. Marquez leur position avec du ruban afin de pouvoir reproduire exactement la portée. Posez une feuille A4 en travers, avec environ cinq centimètres d’appui sur chaque rive : elle constitue le tablier témoin. Tracez au crayon sa ligne médiane et un carré de cinq centimètres au centre pour localiser les charges. Vérifiez que la feuille est horizontale et qu’aucun pli d’origine ne la raidit. Prenez une photo de profil ou mesurez la distance entre le centre et le plateau, sans ajouter de cube. Retirez ensuite le tablier et conservez-le à plat. Les boîtes ne sont ni collées ni rapprochées après cette étape, sinon la comparaison avec le pont renforcé perdrait son repère commun.

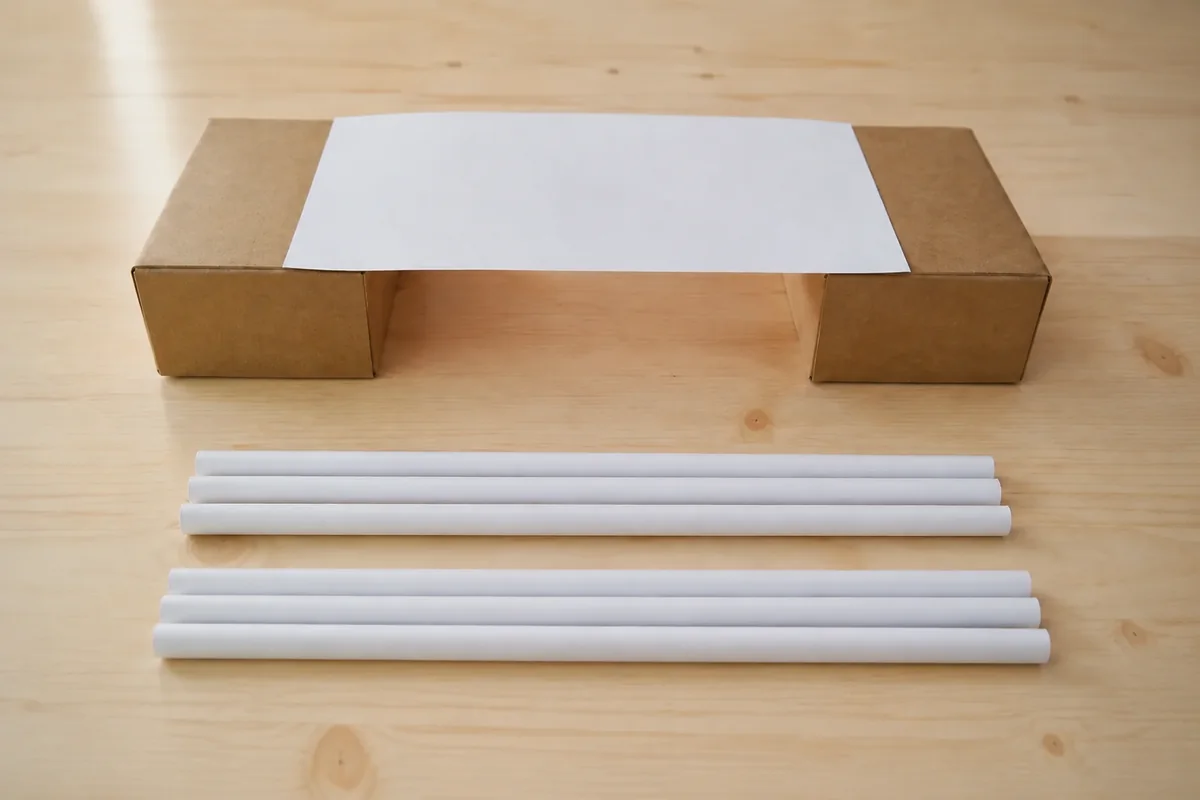

Étape 2 — Rouler des tubes réguliers
Roulez six feuilles A4 autour du mandrin en commençant par un grand côté afin d’obtenir des tubes d’environ trente centimètres. Gardez le papier serré pendant toute la rotation, puis fixez le dernier bord avec une bande de ruban sur toute la longueur. Retirez le mandrin en le faisant pivoter, sans écraser le cylindre. Alignez les six tubes contre la règle et comparez diamètre, longueur et fermeture. Un tube plus lâche se déroule et se refait ; ajouter du ruban autour de son milieu créerait une zone plus rigide que les autres. Ne bouchez aucune extrémité et n’aplatissez pas les cylindres. Faites rouler chaque pièce sur la table : elle doit tourner régulièrement, signe que sa section reste presque ronde. Inscrivez un petit numéro d’un à six près d’un bout pour suivre leur ordre sous le tablier.

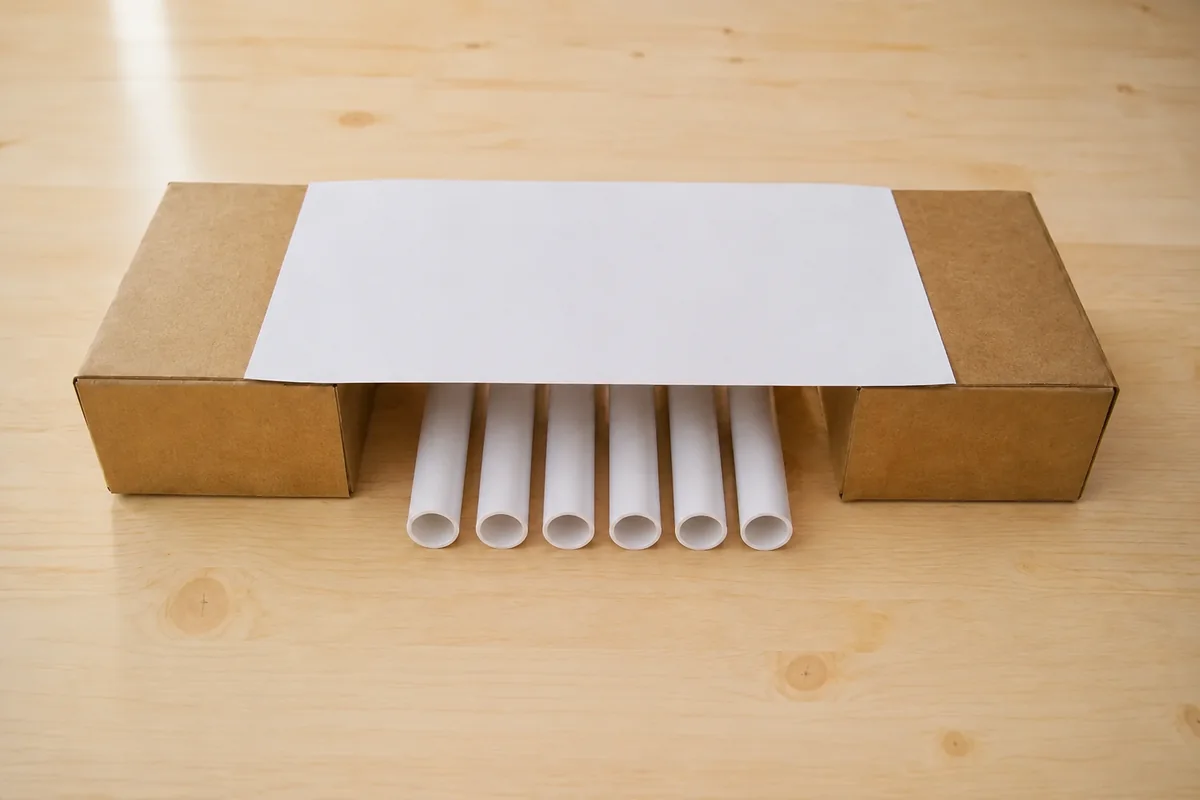

Étape 3 — Assembler les poutres sous le tablier
Posez une nouvelle feuille A4 face dessous et tracez six axes parallèles dans le sens de la longueur, espacés d’environ trois centimètres. Placez les tubes sur ces lignes, joint de ruban orienté vers le papier, puis immobilisez chaque extrémité avec une languette adhésive. Ajoutez une bande transversale à cinq centimètres de chaque bout pour maintenir l’écartement, sans entourer ni écraser les cylindres. Retournez prudemment l’ensemble : la feuille forme le tablier supérieur et les tubes jouent le rôle de poutres longitudinales. Appuyez légèrement sur le centre avec deux doigts, sans charge, pour repérer un tube mobile. S’il roule, reprenez seulement ses attaches. Tous les cylindres doivent toucher le dessous du tablier et rester parallèles ; un croisement ou un écart important répartirait les cubes différemment d’un côté à l’autre.

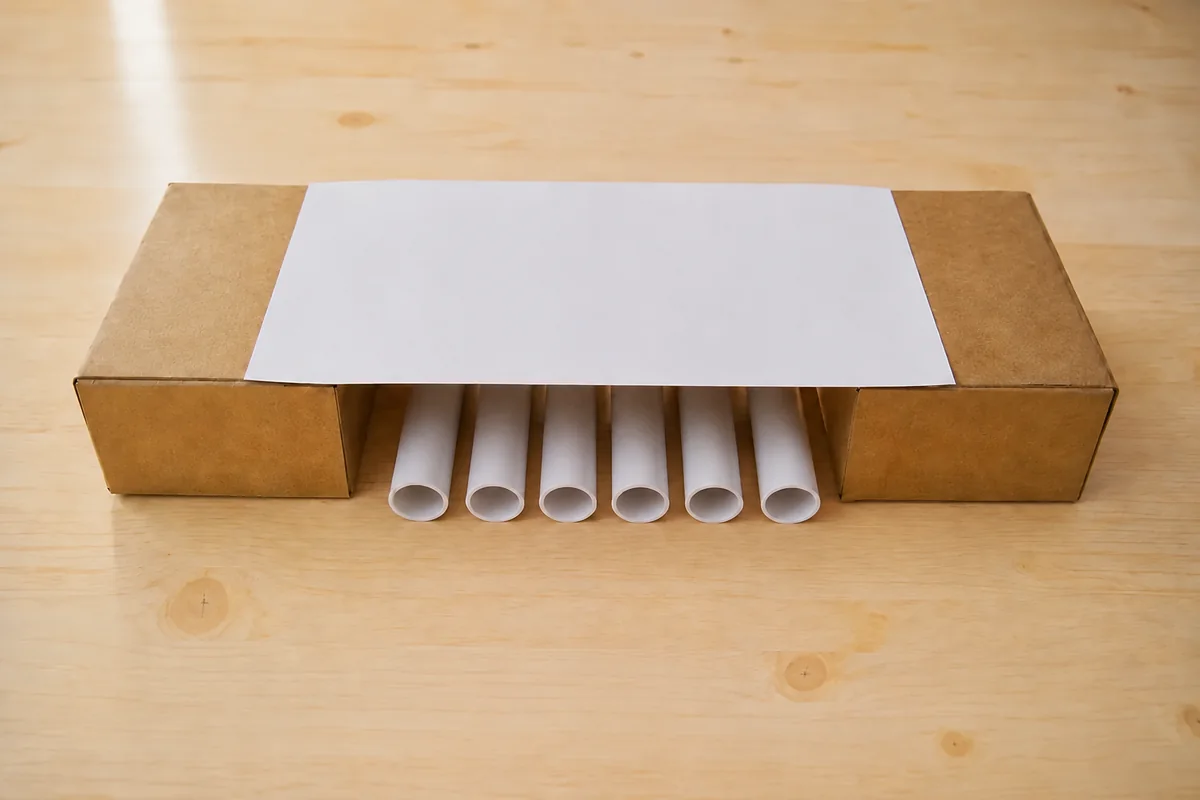

Étape 4 — Poser le pont entre deux rives
Replacez les boîtes sur les marques de vingt centimètres et posez le pont renforcé avec cinq centimètres d’appui de chaque côté, exactement comme le témoin. Centrez le carré de charge entre les rives et installez le plateau de réception sous la travée. Regardez le pont de face puis de profil : les six tubes doivent porter simultanément sur les deux boîtes et le tablier ne doit pas pencher. Un tube trop long peut dépasser à l’extérieur, mais il ne doit pas toucher la table ni une paroi du plateau. Si une rive bouge lorsqu’on effleure le pont, arrêtez et immobilisez les supports avant tout test. Mesurez la hauteur initiale du centre au-dessus du plateau. Cette valeur sert seulement à repérer une baisse visible pendant l’essai, pas à calculer une résistance certifiée.

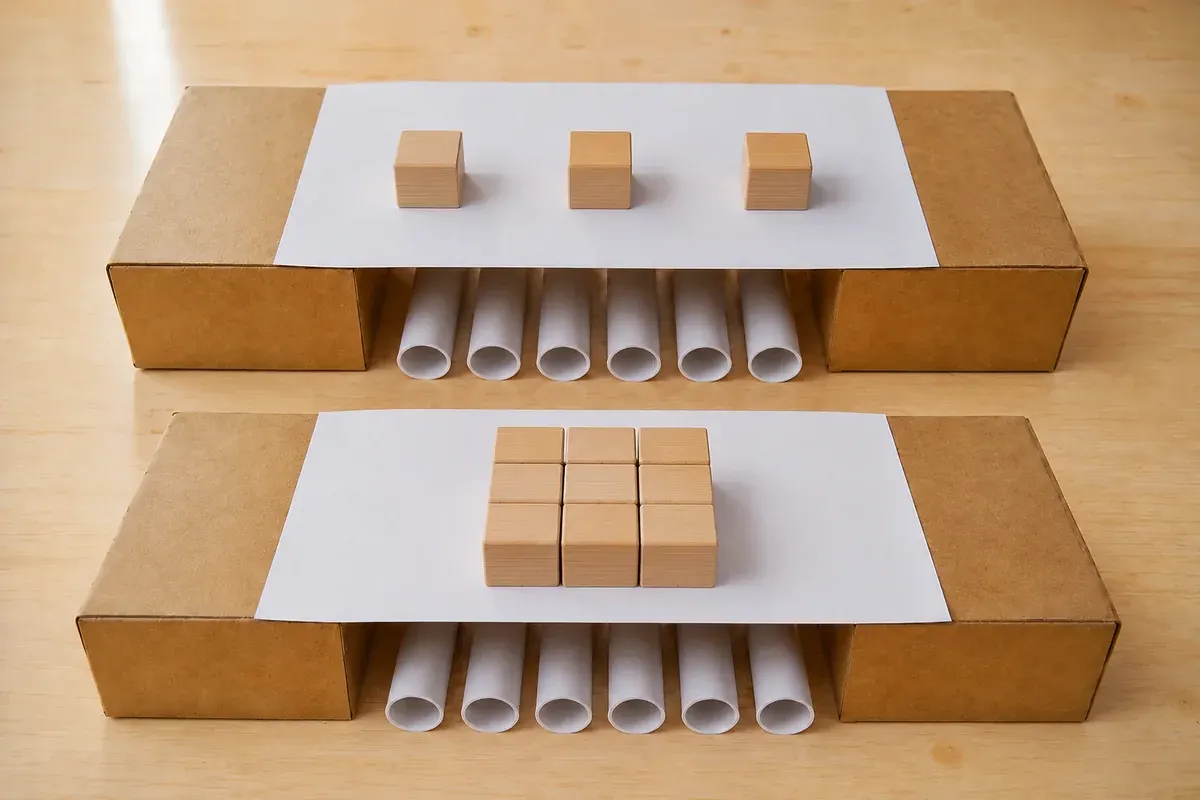

Étape 5 — Comparer la charge sans surcharge
Testez d’abord le tablier plat. Placez un cube au centre, relâchez les mains et observez de profil pendant trois secondes. Ajoutez les cubes un par un au même endroit, en notant le dernier nombre supporté avant un affaissement net, un glissement ou un pli permanent ; arrêtez aussitôt et retirez tout. Remettez les boîtes sur leurs marques, installez le pont à tubes et recommencez avec les mêmes cubes, dans le même ordre. Ne dépassez jamais douze unités et ne poussez pas la structure jusqu’à la rupture. Comparez les deux nombres et les formes observées : courbure du tablier, tube décollé ou appui déplacé. Le résultat vaut uniquement pour ces prototypes, cette portée et ces charges légères. Rangez les cubes avant de soulever les ponts afin qu’aucun ne tombe sur les mains.
Erreurs fréquentes et solutions
Les tubes se déroulent avant l’assemblage.
Reprenez le roulage autour du mandrin et collez le dernier bord sur toute la longueur. Maintenez quelques secondes avant de retirer l’axe.
Le pont penche vers une rive.
Vérifiez la hauteur et l’écart des deux boîtes, puis alignez les six tubes sur leurs axes. Tous doivent reposer sur les deux supports sans toucher le plateau.
Les cubes glissent avant que le papier ne se déforme.
Placez-les dans le carré central, un par un, et utilisez des charges à base plate. N’ajoutez pas de rebord lourd qui modifierait la structure comparée.
Variantes selon l'âge et le groupe
Pour les 8-9 ans
L’adulte roule les six tubes ; l’enfant mesure la portée, aligne les poutres et tient la fiche de comptage.
Comparer une autre forme
Construisez un troisième tablier plié en accordéon avec une feuille identique, puis reprenez exactement la même portée et les mêmes cubes.
Atelier collectif
Un groupe prépare le témoin, un autre le renfort ; une seule équipe indépendante vérifie les dimensions avant le test commun.
Comment utiliser la création terminée ?
Conservez les deux ponts et la fiche de résultats pour une discussion sur la forme des matériaux. Demandez à l’enfant de montrer où le tablier plat s’est courbé et comment les tubes ont changé l’aspect du dessous. Une séance suivante peut modifier un seul paramètre — nombre de tubes ou largeur de la portée — tout en gardant le reste identique. Les créations ne servent jamais d’escabeau, de support pour un livre ou de pont pour un animal. Après observation, retirez les charges et rangez les tabliers à plat dans une boîte longue.
Questions fréquentes
Pourquoi construire un tablier témoin ?
Il montre le comportement d’une feuille non renforcée avec la même portée et les mêmes cubes. Sans témoin, on ne peut pas isoler visuellement l’effet de la forme tubulaire.
Pourquoi limiter le test à douze cubes légers ?
L’objectif est d’observer le début de la déformation, pas de provoquer une rupture. Une limite commune rend aussi les deux essais plus sûrs et comparables.
Les tubes doivent-ils être collés les uns aux autres ?
Non. Ils restent parallèles sous le tablier et sont maintenus à leurs extrémités. Les coller en paquet créerait une autre structure difficile à comparer.
Peut-on conclure que les tubes sont toujours plus solides ?
Non. Le résultat dépend du papier, du diamètre, de la portée, du collage et des charges. Il décrit uniquement les prototypes réalisés dans cet atelier.
