Le kaléidocycle est un anneau articulé formé d’une succession de petits volumes triangulaires. En le retournant doucement, quatre ensembles de faces apparaissent l’un après l’autre. Sa mobilité ne vient ni d’un axe ni d’une attache métallique : elle dépend de plis souples, de modules identiques et d’une fermeture sans excès de colle. Ce tutoriel utilise un patron de huit tétraèdres sur papier épais. Les 9-12 ans reportent les motifs, préforment les plis et suivent le code montagne-vallée ; l’adulte contrôle la découpe extérieure et aide au premier assemblage. La précision prime sur la vitesse : une languette trop large ou un pli inversé bloque l’anneau. Le kaléidocycle se manipule avec les deux mains au-dessus d’une table, sans le tordre ni le lancer. Les motifs géométriques servent à repérer les quatre états, pas à démontrer une propriété mathématique au-delà de la construction observée.
Fiche pratique du tutoriel
| Âge conseillé | 9-12 ans |
|---|---|
| Temps actif | 55 à 75 minutes |
| Séchage ou attente | 35 à 50 minutes |
| Difficulté | Intermédiaire |
| Budget | moins de 9 euros avec des matériaux simples ou récupérés |
| Aide adulte | Découpes rigides, perforations et vérification des éléments mobiles |
Matériel nécessaire
- 2 feuilles A3 de 160 à 200 g/m² papier épais blanc. Alternative : quatre feuilles A4 du même grammage assemblées selon le patron
- 1 réseau de 8 modules avec languettes patron de kaléidocycle. Alternative : un gabarit de triangles équilatéraux de 5 cm préparé par l’adulte
- 1 règle de 30 cm règle métallique. Alternative : une règle rigide en plastique utilisée sans cutter
- 1 de chaque crayon et gomme. Alternative : un porte-mine fin et une gomme blanche
- 4 à 8 couleurs crayons de couleur. Alternative : des feutres fins qui ne traversent pas le papier
- 1 bâton colle en bâton. Alternative : une colle blanche appliquée en film très mince
- 1 outil à bout arrondi plioir. Alternative : le dos d’une cuillère propre

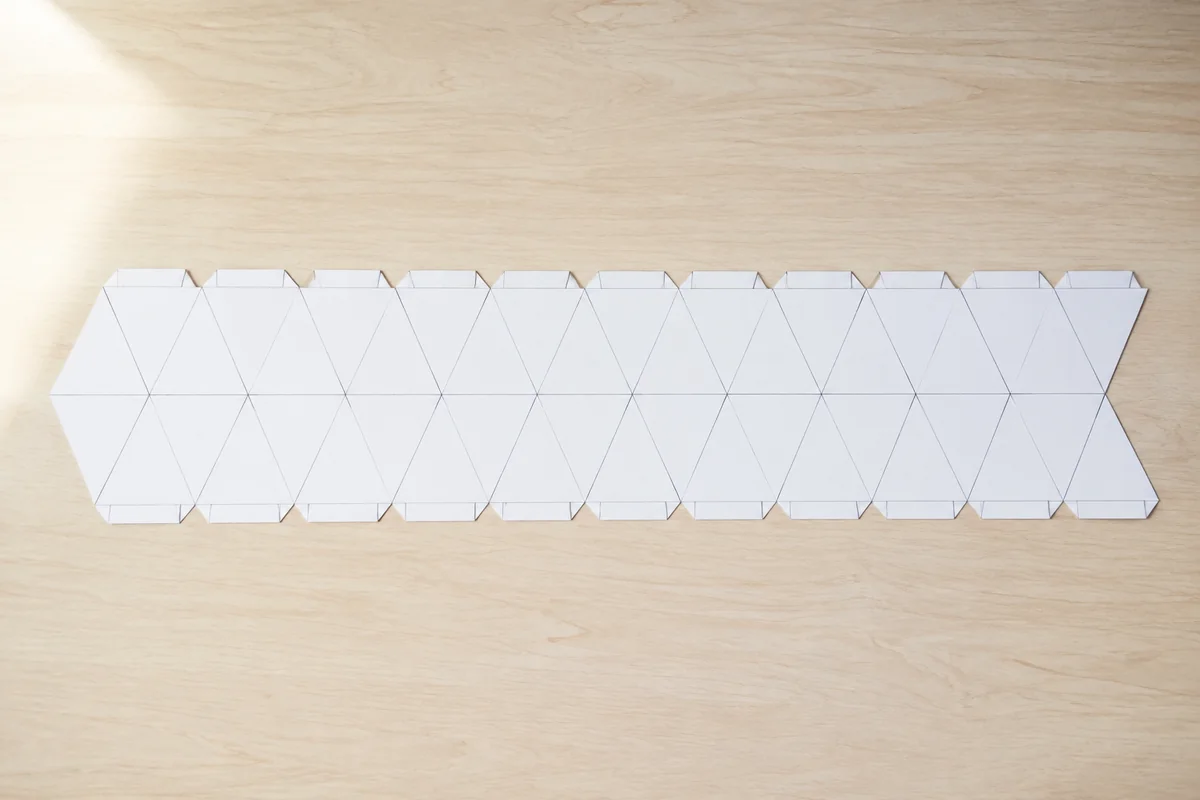

Étape 1 — Reporter le réseau triangulaire
Fixez le patron sur le papier épais avec deux petits morceaux de ruban repositionnable. Reportez le contour extérieur, les lignes des triangles et toutes les languettes en distinguant traits de coupe et traits de pli. Le réseau doit conserver huit modules identiques ; ne redessinez pas une zone à main levée si le patron glisse. Avant de découper, mesurez trois arêtes éloignées : elles doivent toutes faire cinq centimètres. Ajoutez au crayon M sur les plis montagne et V sur les plis vallée, au dos du futur décor. L’adulte découpe le grand contour et les angles rentrants, sans entamer les lignes articulées. Posez ensuite le réseau à plat et vérifiez que chaque languette est complète, notamment aux deux extrémités qui fermeront l’anneau. Une languette oubliée ne peut pas être remplacée proprement une fois les volumes formés.

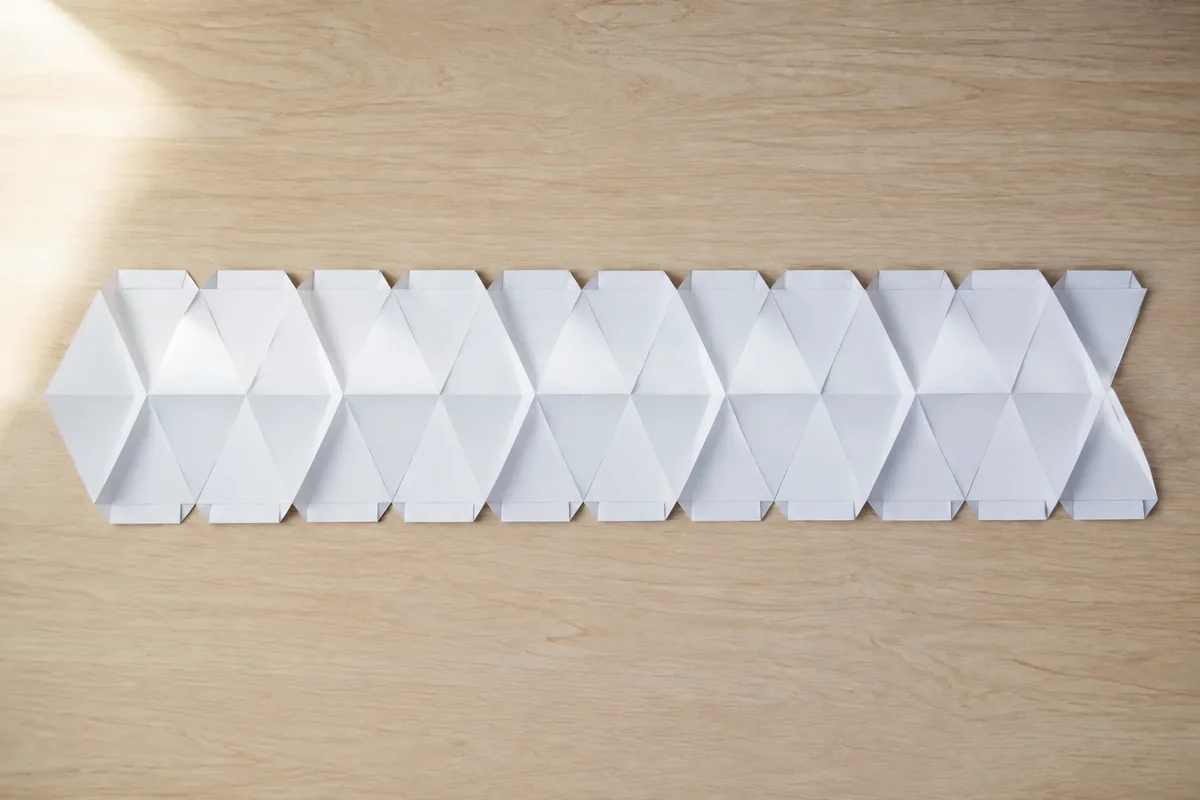

Étape 2 — Marquer plis montagne et vallée
Placez le réseau face décor contre la table. Avec la règle et le plioir, marquez chaque ligne sans traverser le papier, puis préformez d’abord tous les plis montagne vers vous. Rouvrez le patron à plat et préparez les plis vallée dans le sens opposé. Travaillez d’une extrémité à l’autre pour ne pas perdre le code M-V. Chaque arête doit accepter le mouvement sur quelques degrés sans blanchir ni se déchirer. Si un pli part de travers, aplatissez-le et reprenez-le avec la règle exactement sur le trait ; ne créez pas une seconde rainure parallèle. Formez ensuite provisoirement deux modules triangulaires et relâchez-les. Le papier doit revenir sans résistance excessive. Cette vérification révèle un grammage trop raide ou une ligne oubliée avant que la chaîne ne soit collée.
Étape 3 — Colorer les quatre familles de faces
Remettez le patron entièrement à plat, face visible. Les triangles qui apparaîtront ensemble pendant une rotation sont repérés par le même symbole sur le gabarit. Coloriez la première famille avec des bandes bleues, la deuxième avec des chevrons verts, la troisième avec des points orange et la quatrième avec un réseau violet. Gardez cinq millimètres sans couleur près des languettes afin que la colle adhère au papier nu. Aux arêtes, prolongez les lignes d’un triangle à son voisin pour que chaque décor se raccorde lorsque l’anneau est formé. Pliez à sec un module après chaque famille et vérifiez que le motif apparaît sur les faces extérieures prévues. Une couleur posée sur la mauvaise face ne se cache pas avec un aplat épais : transformez plutôt l’écart en détail symétrique sur les modules correspondants.

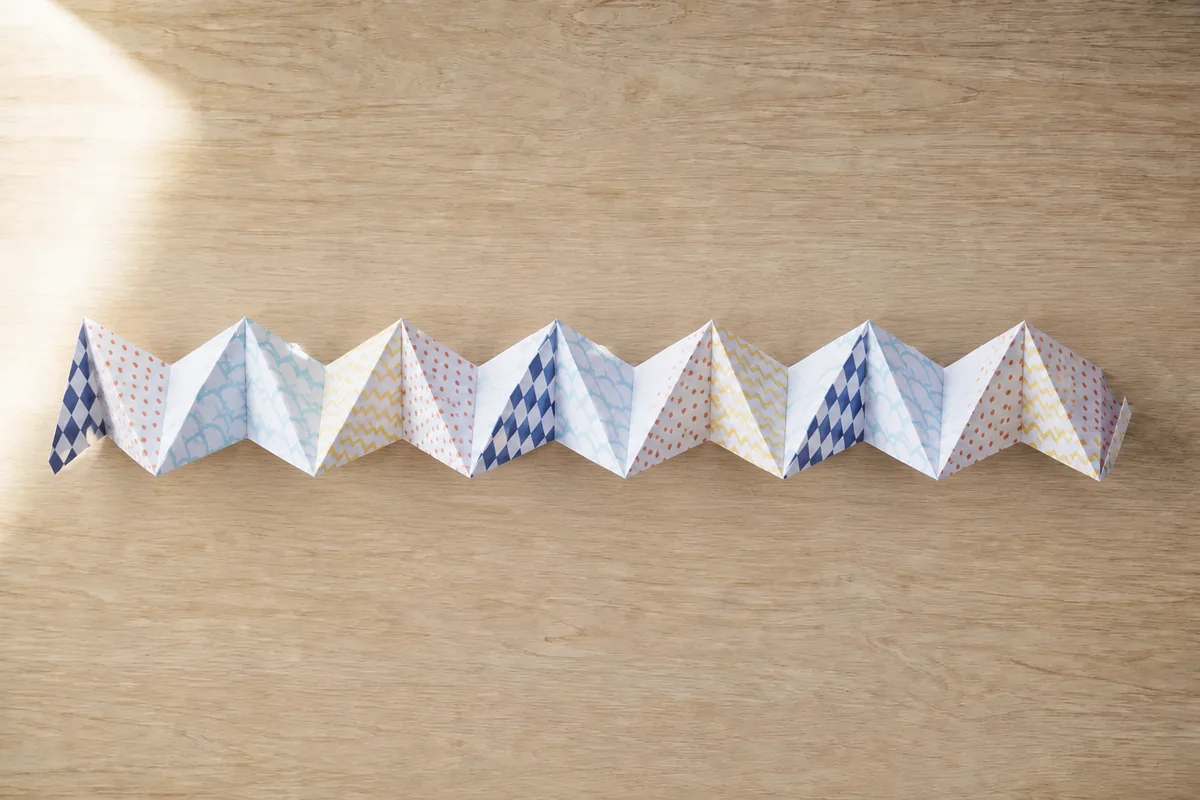

Étape 4 — Former la chaîne de tétraèdres
Commencez à une extrémité et rapprochez les faces du premier module pour former un volume triangulaire. Encollez une seule languette, glissez-la sous la face voisine et maintenez dix secondes sans écraser les plis. Poursuivez module après module ; la structure devient une chaîne de huit tétraèdres reliés par leurs arêtes. Après chaque collage, faites bouger doucement les deux modules déjà assemblés pour vérifier que la colle n’a pas atteint l’articulation. Un jour fin au sommet se corrige en repositionnant la languette encore humide, pas en ajoutant une bande extérieure. Laissez les deux extrémités de la chaîne ouvertes et posez l’ensemble sur la table. Les volumes doivent avoir une taille régulière et alterner leur orientation. Attendez trente minutes avant la fermeture, car une chaîne humide se déforme lorsqu’on la courbe en anneau.
Étape 5 — Fermer l’anneau puis le faire tourner

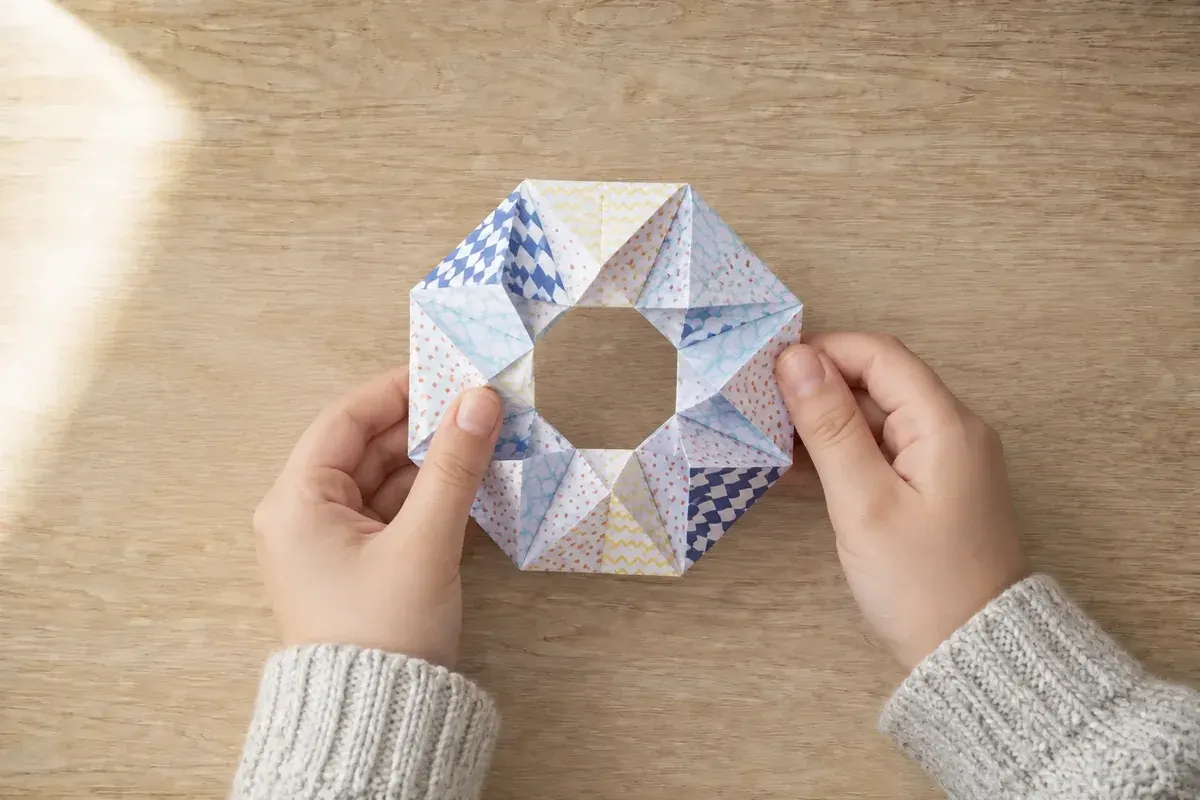

Courbez la chaîne sèche en rapprochant ses deux extrémités au-dessus de la table. Présentez les languettes finales sans colle et vérifiez que les motifs de la première famille se rejoignent. Encollez seulement les surfaces prévues, fermez le dernier tétraèdre puis maintenez l’anneau sans pincer les articulations. Après séchage, placez les pouces dans deux ouvertures opposées et accompagnez le retournement avec les autres doigts. Un nouveau décor doit apparaître à chaque quart de cycle. Si un point bloque, arrêtez et cherchez une languette collée sur un pli ou un module inversé ; forcer déchirerait le papier. Effectuez deux cycles lents maximum pour assouplir la construction, puis laissez-la reposer. Le kaléidocycle se range à plat dans une boîte assez haute pour ne pas recevoir de pression.
Erreurs fréquentes et solutions
L’anneau refuse de se fermer sans tension.
Vérifiez le nombre de modules, le sens des plis et la largeur des dernières languettes. Un module inversé doit être repris avant le collage final.
Un décor apparaît mélangé avec le suivant.
Revenez au patron et contrôlez les symboles de familles sur chaque triangle. Corrigez par un détail graphique cohérent plutôt qu’une couche opaque qui rigidifie le papier.
Le kaléidocycle bloque pendant le retournement.
Inspectez chaque articulation et décollez délicatement tout excès d’adhésif sec. Ne forcez jamais un pli blanchi ou une languette prise dans l’arête.
Variantes selon l'âge et le groupe
Première construction
Utilisez un patron imprimé avec plis M et V déjà codés, et limitez les décors à quatre couleurs unies.
Défi géométrique
Les plus grands créent des raccords continus qui traversent plusieurs triangles et prédisent le motif visible avant chaque retournement.
Atelier collectif
Un binôme reporte et plie, un autre contrôle le code des faces ; la même personne assure ensuite tous les collages pour conserver une pression régulière.
Comment utiliser la création terminée ?
Photographiez les quatre états du kaléidocycle depuis le même angle, puis classez les images dans l’ordre de rotation. L’enfant peut décrire quels triangles disparaissent, lesquels arrivent et quelles lignes se raccordent. Pour un atelier de motifs, comparez plusieurs anneaux construits avec le même patron mais des codes graphiques différents. La manipulation reste lente, au-dessus d’une table. Après usage, replacez l’objet dans une boîte rigide sans le coincer sous d’autres travaux ; une articulation aplatie perdrait sa mobilité.
Questions fréquentes
Quel grammage de papier choisir ?
Un papier de 160 à 200 g/m² tient les volumes tout en restant pliable. Le carton épais casse aux articulations et le papier fin s’écrase au collage.
Quelle différence entre pli montagne et pli vallée ?
Le pli montagne forme une arête vers vous, le pli vallée un creux. Les deux sens doivent être préparés avant l’assemblage pour permettre le retournement.
Pourquoi colorier avant de former les volumes ?
Toutes les faces restent accessibles à plat et les raccords se contrôlent sur le patron. Décorer après collage impose une pression qui peut déformer l’anneau.
Faut-il forcer lors du premier tour ?
Non. Un blocage signale généralement une languette collée sur une articulation ou un module inversé. Inspectez la chaîne plutôt que d’augmenter la torsion.
